Для непрерывной и бесперебойной работы электрических сетей требуется правильно их устанавливать, обслуживать, а также ремонтировать. Весь перечисленный комплекс мероприятий вынуждает специалистов использовать клипсы для проводов разных конфигураций, размеров и материалов изготовления.
Что такое клипсы для проводов и принцип работы
Пластиковая клипса или кабельный зажим – это вторая по популярности простая деталь, предназначенная для крепления. Провод надежно фиксируется и удерживается благодаря сжимающему действию пружинящих губок. Клипса для провода не предназначена для использования в качестве монтажного подвеса.
Все конфигурации имеют идентичные конструктивные особенности, основной сегмент крепления – это шуруп, который обеспечивает надежную фиксацию. Ассортимент в строительных магазинах весьма обширен, также можно приобрести клипсы для клеевого монтажа.
Клипсы для электропроводки имеют одну основную особенность использования – соблюдение строгого соответствия посадочного отверстия диаметру провода.
Каждая клипса предназначена исключительно для одиночного провода. Если требуется прокладывать несколько кабелей, фиксирующие конструкции устанавливают друг с другом, а контактирующие поверхности оснащают специальной системой выступов.
Крепежная конструкция больших размеров используется для фиксации тонкостенных металлических труб, а также гибких кабельных каналов. Диаметр проводов, труб, гофры может достигать 50 мм.
Популярные виды клипс для проводов и кабелей
Применение конкретного зажима обуславливается большим количеством критериев, например, назначение сети, напряжение и сила тока, технико-эксплуатационные параметры соединений.
Клипсы с гвоздиком
Основная задача детали – закрепить кабель или провод, диаметр которого колеблется в пределах 6 – 14 мм. Эксплуатируется, как правило, для установки осветительных и силовых цепей, компьютерных, сетевых, а также телефонных линий.
Изготавливают их из износостойкого и термопрочного полипропилена, рабочая температура которого составляет -5 – +140 градусов. Конструкция крепится к стене или любой другой поверхности при помощи гвоздя, который входит в комплекте. Комплектующее производят из закаленной стали, длина 4 – 12 мм.
Производители заявляют, что монтировать деталь можно к любой поверхности за исключением металла.

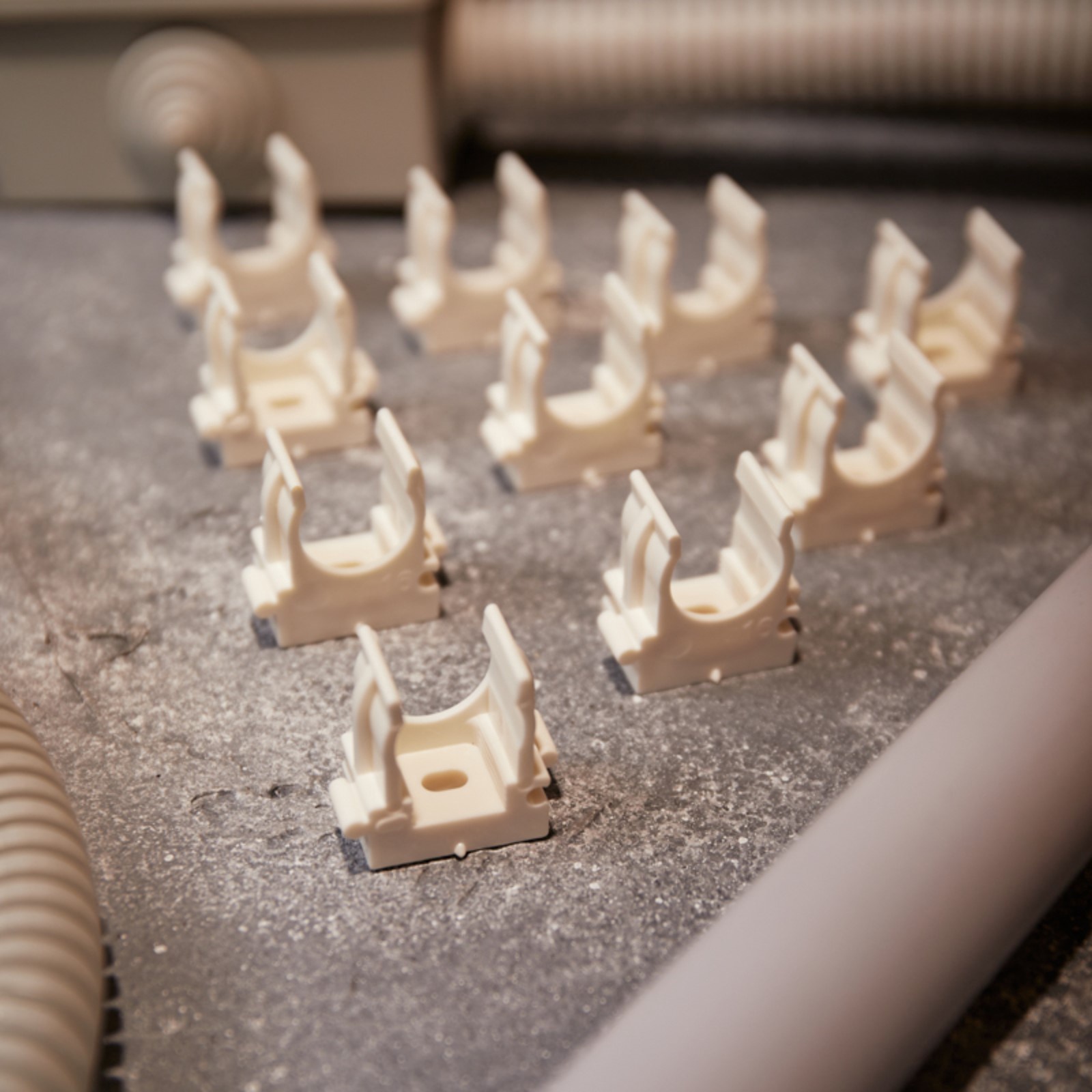

Зажимы для установки трубы ПВХ или гофры
Если проводка прокладывается в гофре или трубе, изготовленной из полипропилена, рекомендуется использовать упругие зажимы из пластика, их еще называют защелками.
Производят их способом литья пластика под воздействием высокого давления. Оснащены ребрами жесткости, благодаря которым обеспечивается высокая прочность захвата гофры или трубы. Рабочая температура колеблется в широком диапазоне благодаря использованию высококачественного пластика. Крепится деталь к поверхности при помощи шурупа. Размерный ряд зажимов позволяет надежно фиксировать кабели или провода диаметром от 12 до 50 мм.
Декоративные клипсы
По конструктивным характеристикам декоративные клипсы идентичны конструкции с гвоздями. Однако отличие заключается в дополнительном оснащении привлекательной деталью, которая надежно фиксирует провод и маскирует провода, проходящие по стене.

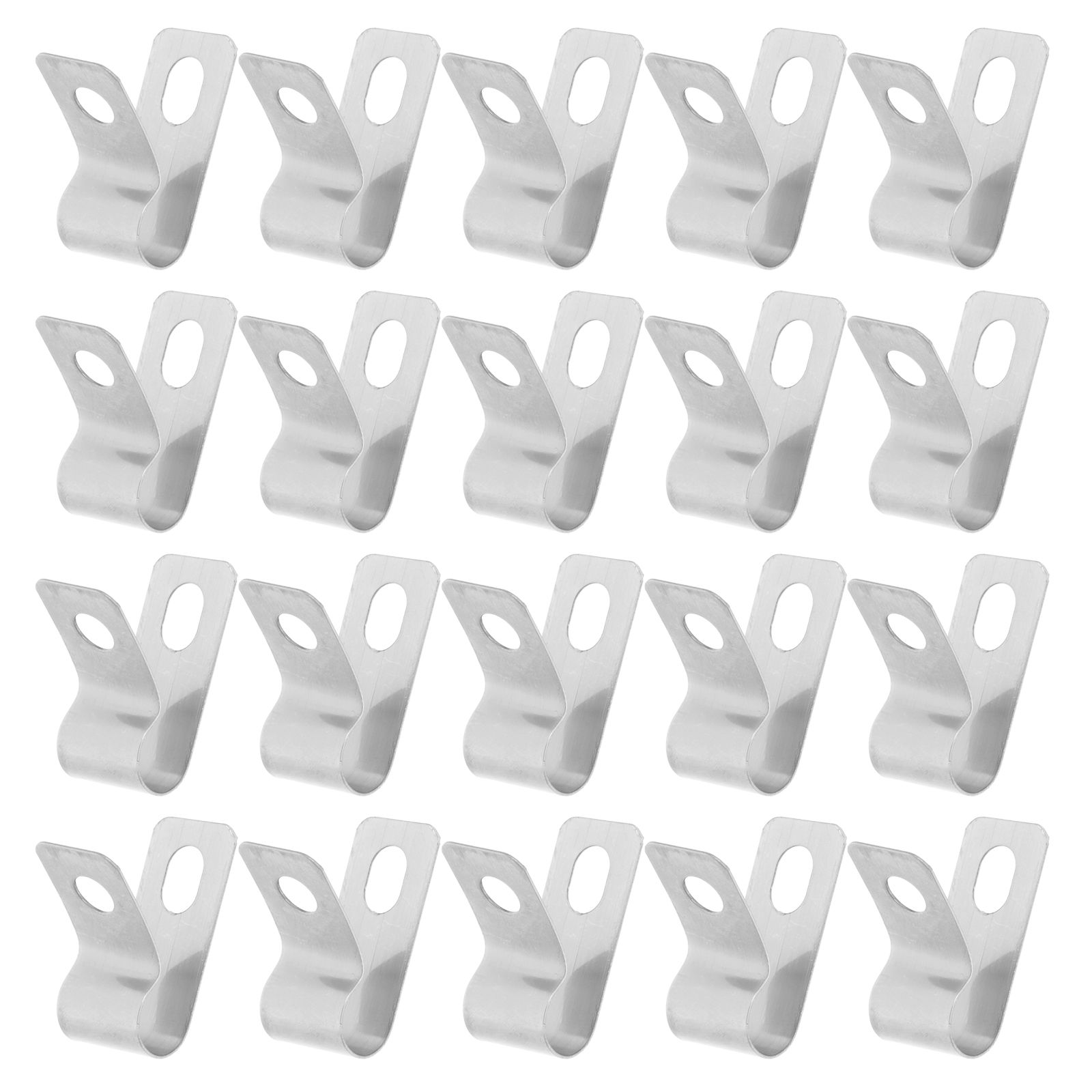

Клипса кабельная КЛ
Простейший способ крепления. Конструкция получила форму хомута, делают ее из металла или пластика. Благодаря большому разнообразию размеров удается надежно фиксировать провода и кабели разного сечения. Диаметр клипсы колеблется в пределах 5 – 20 мм. На упаковке и самом изделии имеется маркировка типа: КЛ-12 и т.д
Дюбель-хомуты
Данная разновидность предназначена для крепления проводников круглой или плоской формы. При открытом способе монтажа считается наименее заметным среди аналогов. Также могут быть использованы при установке скрытой проводки, в штробе. Использовать их чрезвычайно просто. К недостаткам стоит отнести невысокую прочность фиксации.
Крепежные изделия иного предназначения
Некоторые разновидности клипс не предназначены для крепления электрических проводников.
Зажимы анкерного исполнения под крепление
Эти конструкции предназначены для фиксации проводов, сечение которых колеблется в пределах 2 – 25 мм.кв., количество жил составляет от 2 до 4 штук.
Конструкция простая, в ее состав входит корпус, изготовленный из полимера, оснащенный саморегулируемым зажимным клином.
Анкерные клипсы делятся на два вида:
- для изолированной несущей нейтрали;
- для самонесущих систем.
Анкерную конструкцию просто использовать благодаря легко управляемой дужке. Чаще всего эту деталь монтируют на крюки, зацепы и кронштейны для последующей фиксации на твердой поверхности электрической проводки.
Зажимы проводов под тестовые нужды
Достаточно часто в электронике и электрике используются зажимы тестового назначения. Такими аксессуарами традиционного принято считать зубчатые раздвижные конструкции, изготовленные из металла. Зубчатая часть остается открытой, а составляющая, предназначенная под зажим, тщательно изолируется.
Применяется простейшая деталь для временного зацепления к проводам, например, для измерения напряжения сети или силы тока.
Тестовые зажимы делятся на два больших вида – для высоковольтных электрических сетей и низковольтных. Конструктивные параметры идентичны, единственное отличие – технические параметры по току.
Крепление проводов
Технология соединения проводов клипсами чрезвычайно проста и понятна. Для реализации не требуются особые навыки и большой список требуемых инструментов. Выполнить работу можно самостоятельно без сторонней помощи.
- Разметить стену, по которой будет проходить провод.
- Отметить места для крепежей через равные расстояния.
- Зафиксировать провод у стены выбранными клипсами, как правило, с помощью гвоздей или шурупов.
При использовании дюбель-хомутов нужно заправить кабель в зажим, клипсу вставить в заранее подготовленное отверстие в стене и протолкнуть до упора. Такой способ подходит только для легких проводов.
