Реле защиты от перенапряжения — устройство и принцип работы

Бытовая техника и другие электроустройства в доме, питающиеся от сети 220, чутко реагируют на перепады напряжения. В таких случаях не исключено её сгорание. Чтобы предотвратить неприятность, можно установить реле напряжения (РН). При аварийных ситуациях оно просто сработает на выключение техники и обесточивание участка сети.

Назначение РН

Реле защиты от перенапряжения — устройство и принцип работы
Реле защиты от перенапряжения

Реле защиты от перенапряжения используют на частных, коммерческих и промышленных объектах. Главные функции устройства:

  • защита техники от колебаний в сети;
  • одинаково эффективная работа с сетями одно-, и трехфазными;
  • защита фаз от обрыва, слипания, перекоса;
  • блокировка некорректной работы фаз.

Применяют РН в таких сферах и отраслях:

  • Любое электрооборудование, которое имеет повышенные требования к качеству сетей.
  • Промышленные производства с целью обеспечения бесперебойной работы техники, машин.
  • Общественные организации и заведения: супермаркеты, больницы, игровые зоны, кинотеатры, компьютерные залы, и др.

Реле контроля напряжения не является стабилизатором. Оно не способствует выравниванию, а просто анализирует и прерывает работу сети при критических показателях её напряжения.

Устройство и принцип работы

Реле защиты от перенапряжения — устройство и принцип работы

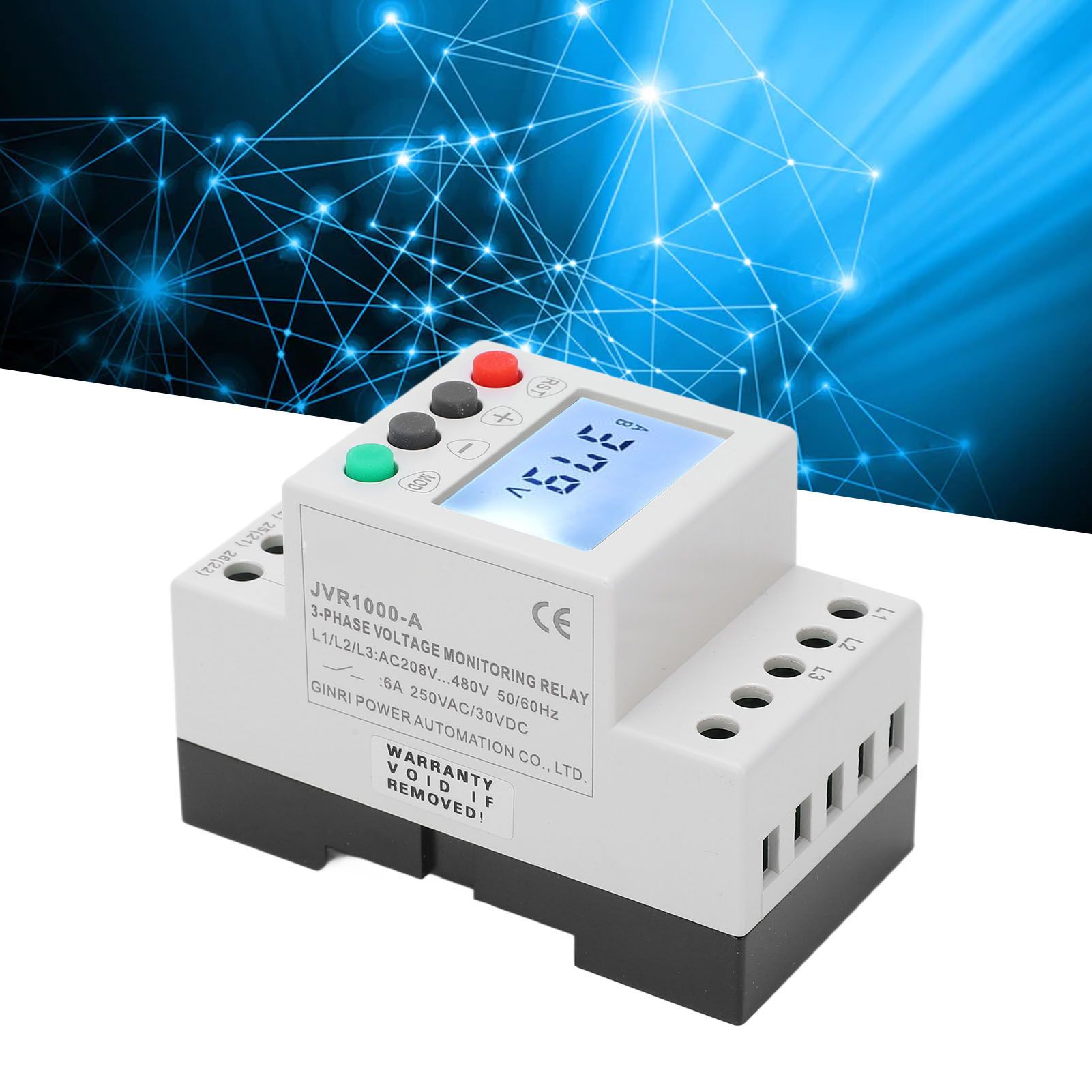

Устройство реле защиты

Главные составляющие РН — это микросхема и электромагнитное реле, заключенные в пластиковый корпус. Работает механизм по такому принципу:

  • подключается к сети питания;
  • постоянно считывает её показания и контролирует их;
  • при значительных снижениях или превышениях норм микросхема посылает сигнал реле;
  • тот отключает бытовую технику или оборудование от электричества. Скорость реакции реле перенапряжения составляет от 10 миллисекунд.

После того как РН сработает и отключится, проходит некоторое время, прежде чем прибор снова запитает бытовую технику и пустит её в работу. За это время реле проверяет стабильность показателей напряжения.

Большинство моделей устройства позволяют мастеру самостоятельно задавать пороги нижнего и верхнего напряжений.

Рабочие интервалы контролирующего механизма — 100-400 В. Во время сильного ненастья и грозы эти показатели могут зашкаливать, реле просто не справится с поставленной задачей. Поэтому на время ненастья лучше не рисковать и отключать бытовую технику от розеток.

Большинство моделей реле не способны заменить вводный автомат, поскольку не имеют защиты по току.

Виды и конструкции РН

Все реле максимального напряжения делят на виды:

  • однофазные;
  • трехфазные.
Реле защиты от перенапряжения — устройство и принцип работы
РН вилка-розетка (V-protector 16AN, РН-101М)

Дополнительно механизмы классифицируют по способу установки. Покупателю предложены такие варианты устройств:

  • Вилка-розетка. Прибор имеет с одной стороны вид штепсельной вилки, которую вставляют в розетку. С другой стороны имеются гнезда для подключения бытовой техники. Питание оборудования происходит как бы через переходник. Подобный тип устройства предназначен для обслуживания одной единицы техники или небольшой группы. Все параметры напряжения отображаются на табло. Мастер может самостоятельно задать их верхние и нижние значения при помощи кнопок.
  • Удлинитель. Это знакомый большинству пользователей блок с 3-6 розетками. Все подключенные к удлинителю предметы бытовой техники контролируются реле, защищены от скачков напряжения.
  • Цифровой механизм для устройства на DIN-рейку. Это более мощные аппараты, которые ставят на распределительный щиток. Таким образом электрический контактор защищает все приборы по дому. Главная особенность такого реле – очень широкий диапазон настроек и большое количество независимых друг от друга режимов. К примеру, время и задержка включения, реле для минимальных и максимальных напряжений.

При правильном подсоединении цифрового РН вся квартира или дом защищены от внезапных перепадов напряжения.

Преимущества использования РН

Реле защиты от перенапряжения — устройство и принцип работы
Реле напряжения не занимает много места в щитке

Удобство подключения реле напряжения для мастера заключается в следующем:

  • Прибор можно эксплуатировать при различных температурах от -20 до +40 градусов.
  • Мастер имеет возможность выбрать устройство по своему бюджету из огромного количества его модификаций.
  • Надежная защита электрики и всей техники в доме от сгорания или выхода из строя.
  • Световой поток даже при работе РН не изменяется.
  • Монтаж устройства доступен и понятен даже мастеру-новичку.
  • Внешний вид любого из приборов не портит дизайн комнаты.

РН свободно исключает из сетевой схемы те участки, которые были повреждены во время грозы или аварийной ситуации.

Как настроить параметры реле

Реле защиты от перенапряжения — устройство и принцип работы
Значения кнопок устройства

При установке и подключении цифрового прибора на распределительный щиток мастер может самостоятельно задавать его рабочие параметры. Специалисты рекомендуют выставлять такие значения:

  • время АПВ — 180 сек.;
  • umin (минимальное напряжение) — 190 вольт;
  • umax (максимальное) — 245 вольт.

Все параметры задаются при помощи вращения потенциометра.

Чаще производители закладывают в механизм такие диапазоны для настроек:

  • время автоматического повторного включения (АПВ) – 5-900 секунд (15 минут);
  • нижнее значение на отсечку (Umin) 160-210 вольт;
  • верхний предел на отключение (Umax) 230-280 вольт.

При вращении потенциометра все изменения показаний отображаются на цифровом дисплее.

Как выбрать реле контроля напряжения

Реле защиты от перенапряжения — устройство и принцип работы
Реле-удлинитель

Чтобы сделать правильный выбор при покупке автомата, нужно руководствоваться такими критериями:

  • Тип и вид устройства. Самый дорогой, но мощный — реечный. Самый простой и доступный — вилка.
  • Наличие вспомогательных опций, ручных настроек, авторегулировок. Желательно, чтобы у аппарата имелся дисплей.
  • Наличие функции защиты от перегрева. Этот параметр делает работу реле более надежной.
  • Важно, чтобы РН было изготовлено из поликарбоната. Этот материал обеспечивает негорючесть устройства при возникновении аварийных ситуаций.
  • При покупке однофазного механизма нужно определить мощность реле. Бытовые оснащены силовыми контактами на 100 А. Здесь желательно повысить показатель мощности на 25% и с учетом этого закупить автомат.
  • Все трехфазные РН рассчитаны на силу тока 16 А.
  • Стоит обращать внимание на производителя устройства, внешний вид прибора.

Перед покупкой реле-контроллера обязательно знакомьтесь с инструкцией к нему. Всегда берите у продавца гарантийный талон и проверяйте целостность корпуса, а также работоспособность защитного реле.

Перед подключением РН нужно смонтировать автоматический выключатель для аварийного обрыва питания электросети.
