Самодельный прибор для проверки свечей зажигания авто

В данном обзоре автор показывает процесс изготовления и использования самодельного приспособления (прибора) для проверки работоспособности свечей зажигания автомобиля.

Самодельный прибор для проверки свечей зажигания авто

Тест свечей выполняется под давлением — то есть в условиях, максимально приближенных к эксплуатационным.

Первым делом необходимо будет изготовить камеру, внутрь которой будет накачиваться воздух.

Самодельный прибор для проверки свечей зажигания авто

Сбоку камеры будет вставляться свеча зажигания (надо сделать отверстие), сверху — смотровое «окно».

Рекомендуем прочитать статью: как удалить ржавчину на кузове авто без перекрашивания.

Также потребуется автомобильный компрессор, импульсный блок питания, катушка зажигания, аварийное зажигание АЗ-2, коммутатор и провод с разъемами для его подключения.

Самодельный прибор для проверки свечей зажигания авто

Соединяем все элементы между собой. Схема подключения очень простая.

Основные этапы работ

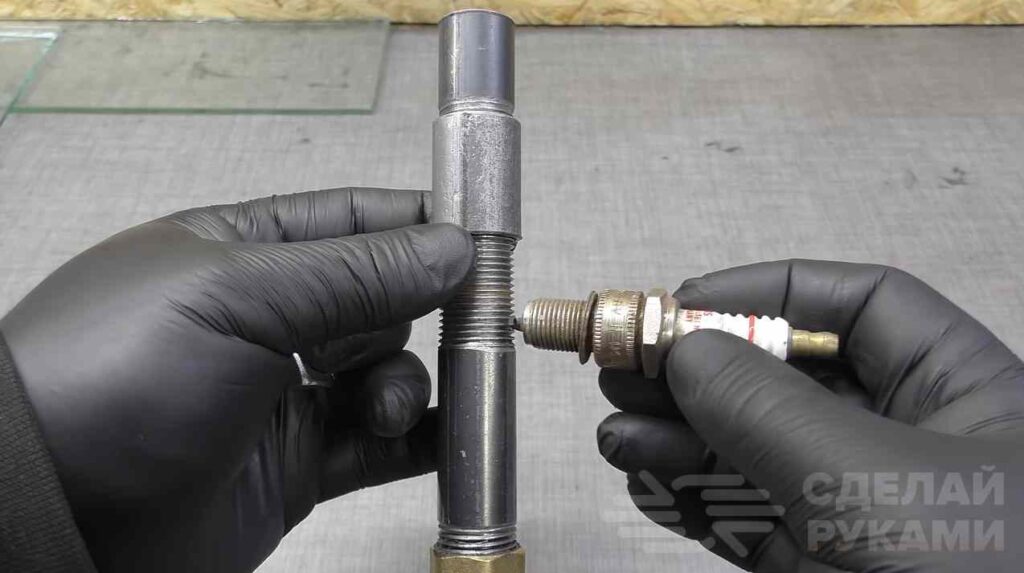

Для изготовления камеры автор использует кусок стальной трубы, муфту и штуцер.

Сбоку трубы сверлится отверстие и приваривается гайка, в которую будет вкручиваться свеча зажигания. В гайке надо будет нарезать другую резьбу.

Самодельный прибор для проверки свечей зажигания авто

Для смотрового «окна» автор использует стекло толщиной 5 мм. Его можно заменить оргстеклом.

Самодельный прибор для проверки свечей зажигания авто

Все используемые элементы, включая компрессор, автор компактно разместил внутри старого металлического ящика.

Самодельный прибор для проверки свечей зажигания авто

Кнопки включения насоса и подачи искры выведены на дверцу ящика. Также в дверце вырезано окно, чтобы можно было видеть показания манометра.

Самодельный прибор для проверки свечей зажигания авто

Подробный процесс изготовления самодельного прибора для проверки свечей зажигания авто и принцип его работы смотрите в видеоролике на сайте.
