Ременной ленточный зажим для столярных работ

В данном обзоре автор показывает, как изготовить своими руками ременной ленточный зажим, который предназначен для столярных работ. Это приспособление еще называют ленточной струбциной.

Ременной ленточный зажим для столярных работ - Техника



Самодельный ременной зажим пригодится при склеивании деревянных рамок для фото и картин, полок, а также других деталей из дерева и фанеры.

Натяжение ремня происходит равномерно, регулируется при помощи храпового механизма (трещотки).

Рекомендуем также прочитать: быстрозажимная струбцина из металла своими руками.

Для изготовления столярного зажима потребуется ремень с трещоткой (можно заказать в интернете), а также заготовки из дерева или фанеры.

Основные этапы работ

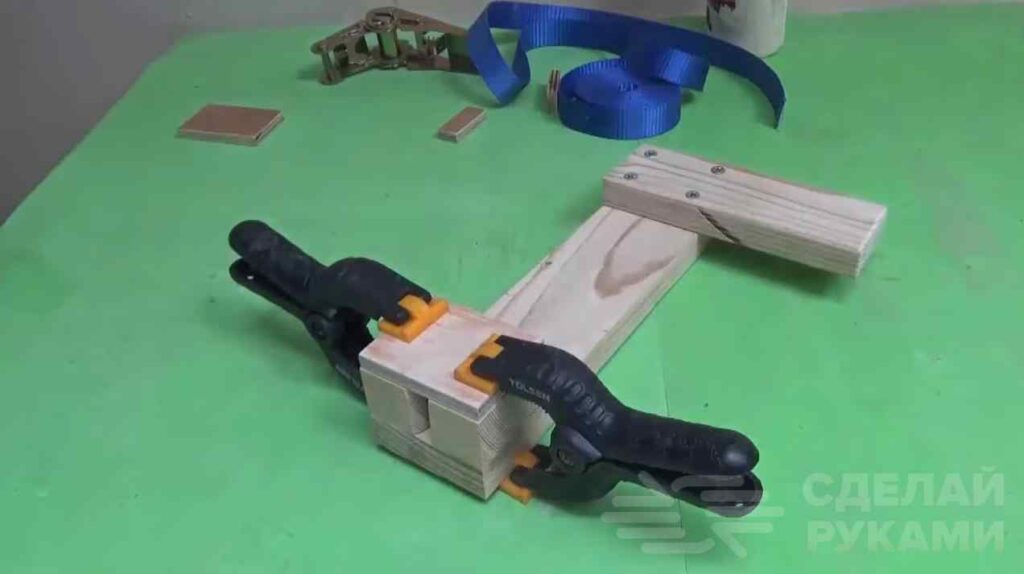

В качестве основания мастер использует дощечку шириной 6 см и длиной — 25 см. К ней нужно приклеить дощечку 5х15 см. Дополнительно соединяем заготовки с помощью шурупов.

Ременной ленточный зажим для столярных работ - Техника

Подпишись на нашу группу Вконтакте:

На другом конце основания необходимо будет закрепить два деревянных брусочка, расположенных параллельно друг другу. Сверху нужно приклеить кусочек фанеры.



Ременной ленточный зажим для столярных работ - Техника

Ременной ленточный зажим для столярных работ - Техника

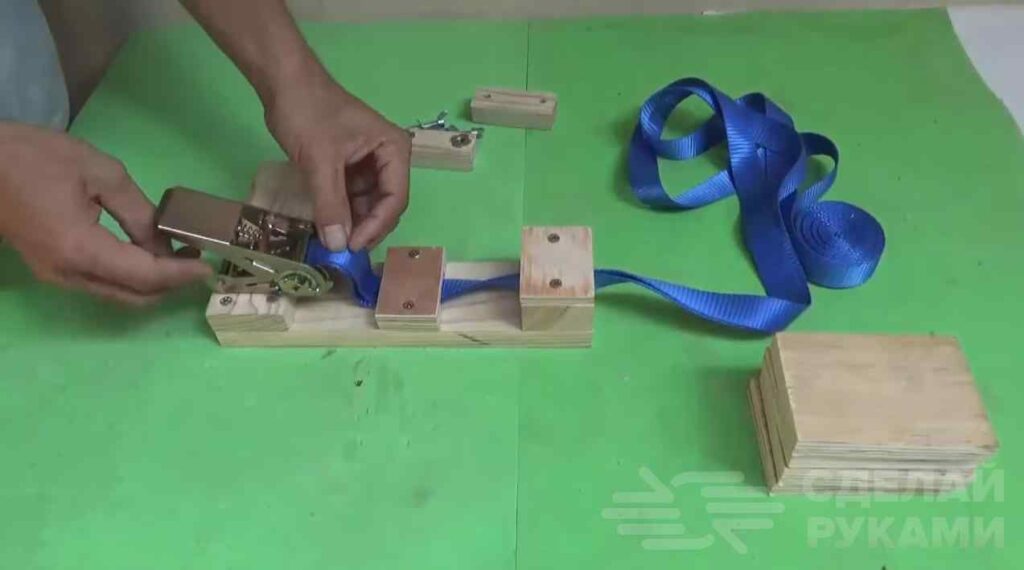

По центру основания автор крепит с помощью клея еще несколько кусков фанеры. Затем пропускает ремень через получившиеся отверстия, и заводит его конец в трещотку.

Ременной ленточный зажим для столярных работ - Техника

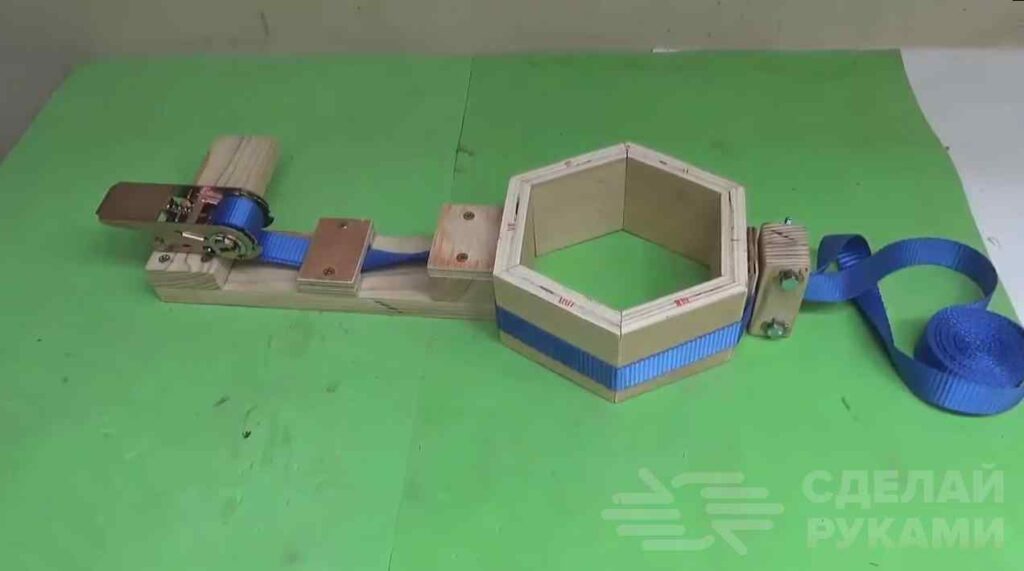

На последнем этапе останется только изготовить из двух брусков, болтов и барашковых гаек прижимной элемент, после чего можно использовать самоделку по назначению.

Ременной ленточный зажим для столярных работ - Техника

Подробнее о том, как сделать ременной ленточный зажим для столярных работ, можно посмотреть на видео.
