Как сделать мини гильотину из шестеренок и плашки

Используя две шестеренки от коробки мотоцикла и плашку, мастер собирается сделать полезную и нужную самоделку в домашней мастерской — настольную мини гильотину для резки прутков.

Как сделать мини гильотину из шестеренок и плашки - Техника



Изготовить это приспособление совсем несложно, но для работы потребуется электроинструмент и оборудование: болгарка, дрель или сверлильный станок, сварочный аппарат и даже токарный станок.

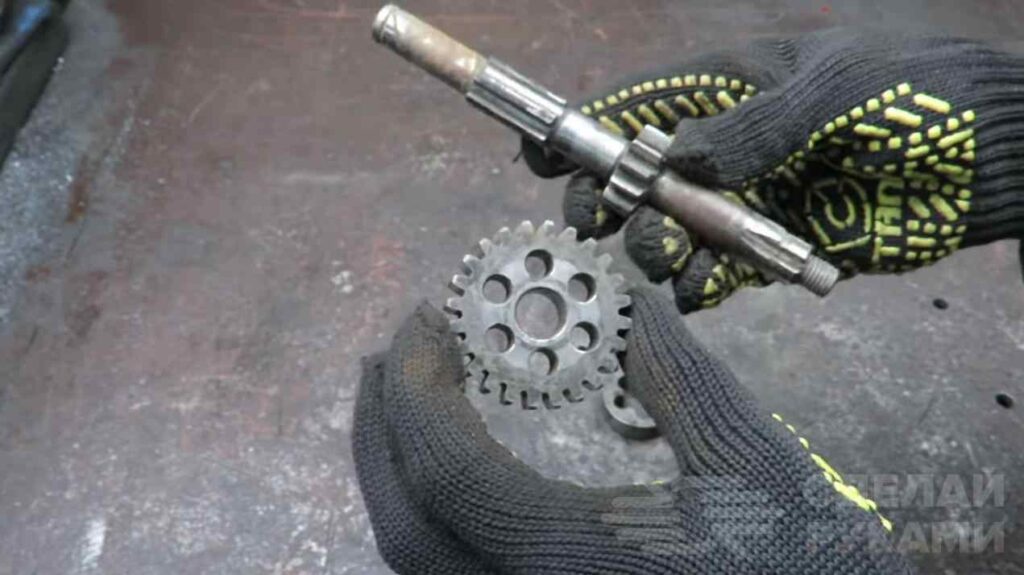

Первым делом при помощи болгарки необходимо укоротить вал, на котором находится маленькая шестеренка. Он должен выступать с обеих сторон шестеренки на 25 мм.

Как сделать мини гильотину из шестеренок и плашки - Техника

Подпишись на нашу группу Вконтакте:

Рекомендуем также прочитать статью: гильотина для резки листового металла своими руками.

После этого надо будет выточить на токарном станке две распорные втулки. Они затем надеваются на обе стороны вала.

Как сделать мини гильотину из шестеренок и плашки - Техника

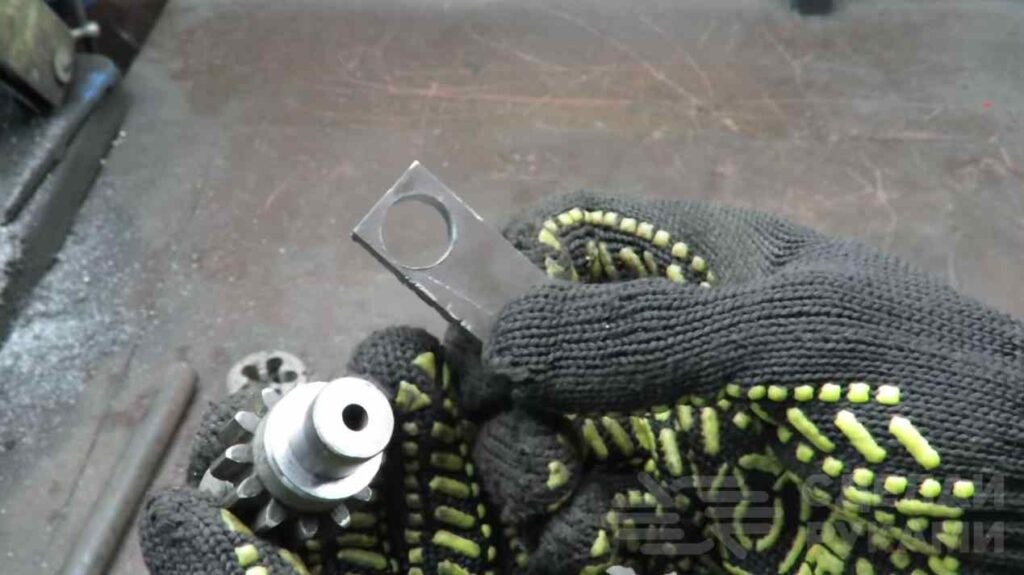

Также мастер отрезает небольшой кусок пластины и сверлит в нем отверстие нужного диаметра. Собираем все детали вместе.



Как сделать мини гильотину из шестеренок и плашки - Техника

Основные этапы работ

На следующем этапе нужно будет сделать на втулки крепежные «уши». Для этого автор использует металл толщиной 10 мм.

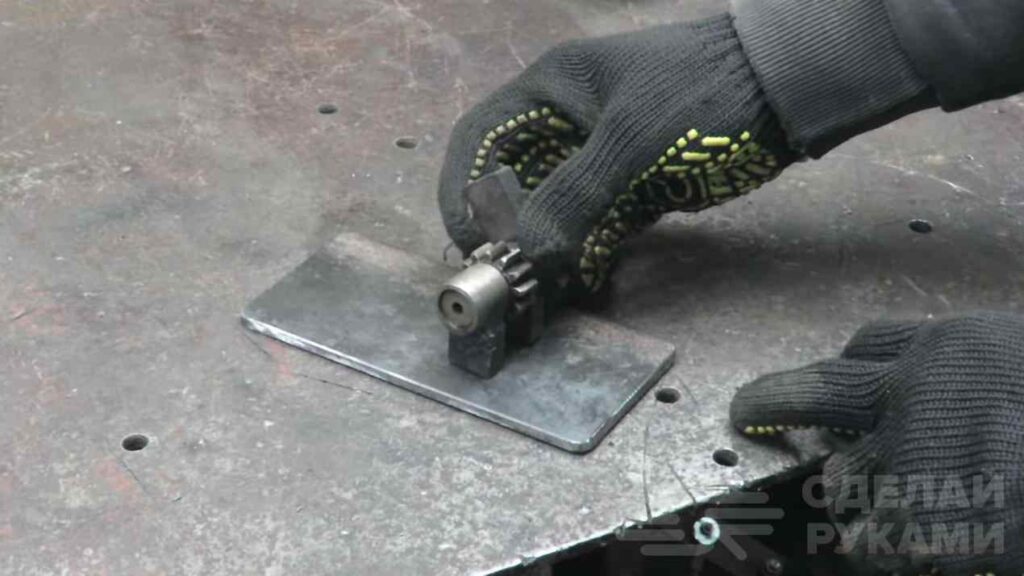

После этого из листа металла толщиной 6 мм надо вырезать площадку, к которой будут крепиться все основные детали. Привариваем вал с шестеренкой к основанию.

Как сделать мини гильотину из шестеренок и плашки - Техника

Для второй шестерни нужно будет выточить ось под внутренний диаметр. И для этого потребуется токарный станок.

Как сделать мини гильотину из шестеренок и плашки - Техника

Далее надеваем на вал шестеренку и плашку, предварительно нарезав для нее резьбу.



Благодаря наличию резьбы, можно отрегулировать оптимальный зазор между шестерней и плашкой. Плашку надо приварить к валу.

Как сделать мини гильотину из шестеренок и плашки - Техника

Затем автор изготавливает два крепежных «уха» и приваривает вторую деталь к основанию самоделки.

Как сделать мини гильотину из шестеренок и плашки - Техника

На последнем этапе останется только просверлить в основании четыре отверстия для крепления к столу и сделать упор. А в качестве рычага используется отрезок круглой стальной трубы.

Подробно о том, как сделать мини гильотину для резки металлических прутков из старых шестеренок и плашки, можно посмотреть в видеоролике на нашем сайте.
