Для точного учета потребления электроэнергии в бытовых условиях, на промышленных объектах и в энергетических компаниях применяются специальные приборы. Счетчики электроэнергии марки «Нева» зарекомендовали себя как надежные и функциональные устройства, разработанные с учетом потребностей пользователей. Они подходят для установки в жилых домах, квартирах, общественных зданиях, а также на дачах, в коттеджах и гаражах.
Обзор счетчиков Нева

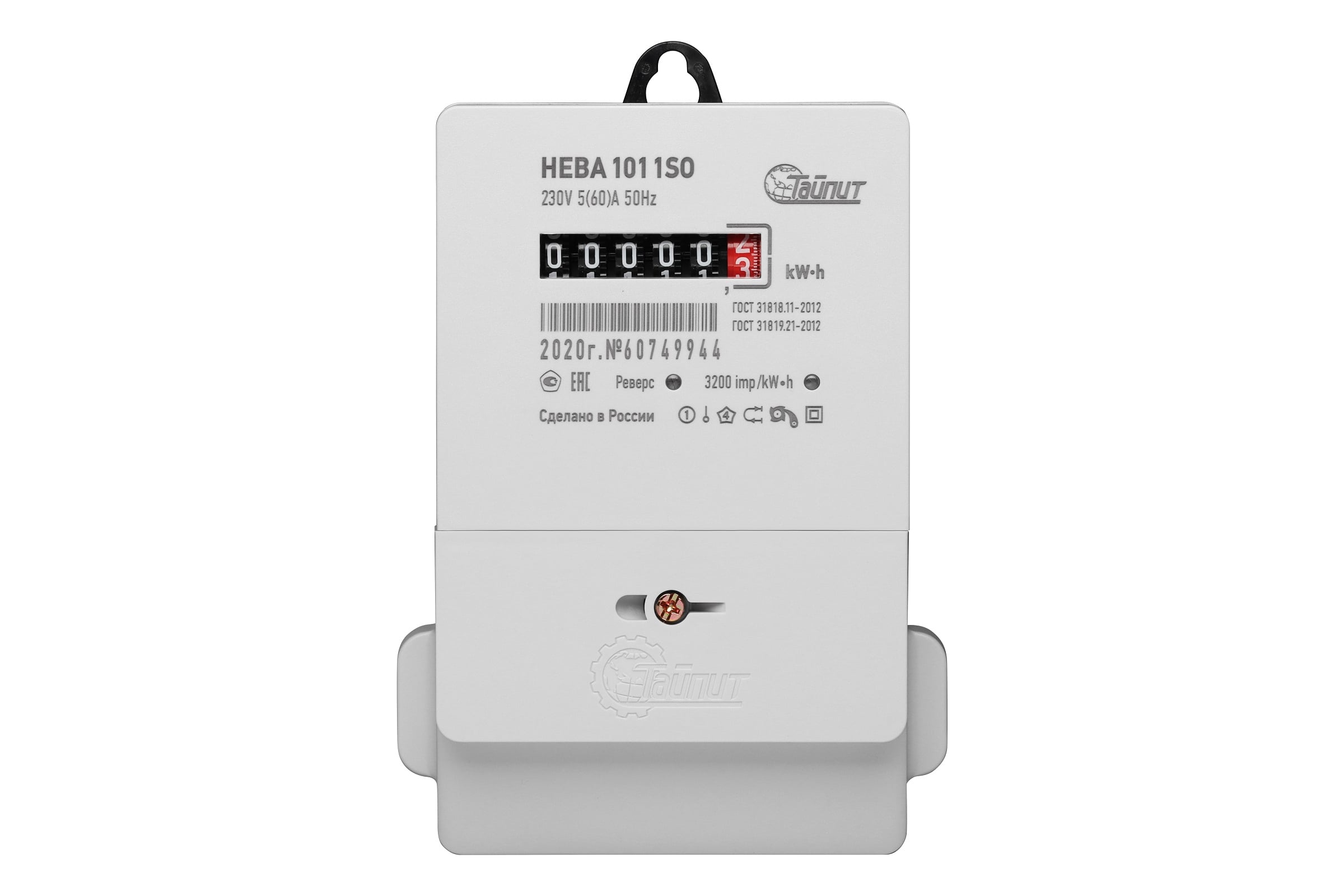

Электросчетчик Нева
Линейка счетчиков NEVA включает как классические электромеханические, так и современные электронные модели. Современные устройства обладают рядом преимуществ:
- Высокая точность измерений;
- Встроенная защита от несанкционированного вмешательства и хищения электроэнергии;
- Автоматический запуск после установки;
- Автономная работа без необходимости постоянного контроля;
- Компактные размеры, облегчающие монтаж.
Счетчики «Нева» предназначены для измерения и контроля активной энергии в однофазных и трехфазных сетях переменного тока. Однофазные модели работают в двухпроводных сетях с напряжением 220 В, а трехфазные — в трех- и четырехпроводных сетях с номинальной частотой 50 Гц.
Использование трехфазной сети становится все более распространенным, так как позволяет напрямую подключать мощное оборудование: электрокотлы, системы отопления, электрические плиты и асинхронные двигатели.
Технические характеристики приборов учета
Электросчетчик однофазный многотарифный НЕВА МТ 124 AS E4P 5(60)
Приборы оснащаются либо электромеханическим отсчетным устройством (ЭМОУ), либо жидкокристаллическим дисплеем (ЖКИ). Учет энергии ведется в киловатт-часах (кВт·ч). Модели для разных типов сетей различаются по нескольким ключевым параметрам:
- Тип счетного механизма;
- Значения базового и максимального тока;
- Конструкция корпуса и способ крепления.
Диапазон рабочих температур для приборов с ЖКИ составляет от -20°C до +55°C, для моделей с ЭМОУ — от -40°C до +55°C. Устройства рассчитаны на работу при атмосферном давлении 630–800 мм рт. ст. и относительной влажности до 90% при температуре +30°C.
Степень защиты от пыли и влаги также варьируется: для приборов, монтируемых на DIN-рейку, это IP40, для остальных моделей — IP51.
Надежность электросчетчиков Нева подтверждается следующими показателями:
- Средняя наработка на отказ — 160 000 часов;
- Межповерочный интервал — 16 лет;
- Расчетный срок службы — 30 лет;
- Сохранение данных в памяти — не менее 10 лет.
Все приборы имеют сертификаты, подтверждающие безопасность и электромагнитную совместимость, и соответствуют действующим нормативным документам. Стоимость зависит от типа счетчика, конкретной модели, наличия на складе, региона продажи и других факторов.
Как правильно снять показания
Для снятия показаний используют цифры, находящиеся слева от запятой
Снять показания с индукционного (электромеханического) счетчика довольно просто. Исходные данные после установки фиксируются в акте. По окончании расчетного месяца необходимо записать все цифры, расположенные на табло до запятой. Разница между текущими и предыдущими показаниями будет равна расходу электроэнергии за месяц. Умножив это количество киловатт-часов на действующий тариф, вы получите сумму к оплате.
Абонентская служба энергосбытовой компании принимает показания и автоматически формирует квитанцию. Пользователю остается лишь оплатить счет. Однако для самоконтроля расчеты можно производить и самостоятельно. Современные электронные импульсные приборы отличаются высокой точностью и имеют многоуровневую защиту. Их практически невозможно замедлить, остановить или заставить работать в обратном направлении.
Электронный счетчик оснащен дисплеем, на котором поочередно отображается количество израсходованных киловатт-часов, текущие дата и время, а также другая служебная информация. Данные на экране сменяются каждые несколько секунд. Для расчета расхода по многотарифному плану необходимо фиксировать начальные и конечные показания отдельно для каждой временной зоны (например, «день», «ночь», «пик»).
Ввиду большого разнообразия электронных моделей не существует единого универсального алгоритма снятия показаний. Каждое устройство комплектуется подробной инструкцией по эксплуатации. Практически все современные приборы сохраняют в памяти данные за предыдущие отчетные периоды, что удобно для сверки.
Основные модели и их особенности
Электросчетчик Нева 101
Все модели серии «Нева» отличаются современным дизайном и изготовлены из высококачественных негорючих материалов. Устройства для однофазных и трехфазных сетей имеют схожие характеристики, но различаются нюансами конструкции и способом монтажа.
Нева 101 — популярная и надежная однофазная модель, рекомендованная для бытового использования. Имеет защиту от воздействия магнитного поля. Крепится на три болта. Его габариты и крепежные элементы соответствуют параметрам старых индукционных счетчиков, что упрощает замену устаревшего прибора. Цена начинается от 928 рублей.
Нева 103 1SO — однофазный однотарифный счетчик. Подходит для объектов с умеренным энергопотреблением: квартир, гаражей. Допускается уличная установка в сухом месте. Корпус неразборный. Оснащен электромеханическим циферблатом. Световой индикатор мигает пропорционально потребляемой мощности. Монтаж осуществляется на DIN-рейку. Стоимость — около 984 рублей.
Нева 112
Нева 112 — однофазный многотарифный прибор. Позволяет вести учет по четырем тарифным зонам: день, ночь, полупик и резерв. Подходит для квартир, общественных зданий и предприятий. Данные фиксируются отдельно для каждого тарифа. Управление отображением информации осуществляется ручным нажатием кнопки. Цена модели — примерно 1300 рублей.
Нева 303 — трехфазный однотарифный счетчик. Используется в трех- и четырехпроводных цепях переменного тока. Оснащен электромеханическим счетным механизмом, индикаторами контроля нагрузки по фазам и датчиком тока. Минимальная цена — от 2199 рублей.
Нева МТ 324 — трехфазный многотарифный счетчик. Предназначен для учета энергии по временным зонам суток (день/ночь, пик/полупик). Имеет жидкокристаллический дисплей, класс точности 1, степень защиты IP50. Может устанавливаться на предприятиях, в торговых помещениях и квартирах с высоким энергопотреблением. Стоимость начинается от 2468 рублей.
Схемы и правила подключения
Для корректной работы прибора недостаточно его правильно выбрать — необходимо грамотно выполнить подключение. Однофазный счетчик включается в разрыв питающей линии. Чтобы не обесточивать всю линию при необходимости обслуживания счетчика, перед ним рекомендуется установить вводный автоматический выключатель. Также целесообразно поставить автомат и после счетчика. Он будет защищать сам прибор учета и отходящую линию в случае неисправности у потребителя.
Схема подключения всегда указана на обратной стороне крышки клеммной колодки прибора и в прилагаемой инструкции. Однофазный счетчик «Нева» имеет 4 клеммы: вход и выход фазного провода, вход и выход нулевого провода.
Фазные провода, идущие от вводного автомата, зачищают от изоляции примерно на 1,5 см и подключают к клеммам 1 (вход) и 3 (выход). Отходящие к потребителю проводники подключаются соответственно к клеммам 2 и 4.
Трехфазные счетчики можно подключать двумя способами: напрямую (прямое включение) или через трансформаторы тока. Прямое подключение применяется в цепях с небольшим количеством потребителей малой мощности, когда счетчик включается непосредственно в разрыв силовых проводов.
Прямое подключение трехфазного счетчика требует наличия трехфазной питающей сети и involves большее количество проводов. После автомата фазные проводники (L1, L2, L3) подключаются к клеммам 2, 4 и 6. Выходящие из счетчика фазные провода — к клеммам 1, 3 и 5. Входной нулевой провод (N) подключается к клемме 7, выходной — к клемме 8.
К такому счетчику можно также подключать и однофазных потребителей. Для этого на одну из фаз устанавливается однополюсный автомат, а нулевой провод берется с нейтральной шины. Если токи мощных потребителей превышают номинальный ток счетчика, необходимо использовать подключение через трансформаторы тока.
При замене прибора учета важно выбирать сертифицированную модель, соответствующую параметрам вашей электросети. Подключение однофазного счетчика, при наличии навыков, можно выполнить самостоятельно. Монтаж трехфазного устройства обычно требует наличия специального допуска. Перед началом работ необходимо внимательно изучить инструкцию. При монтаже строго соблюдайте последовательность действий и проверяйте надежность всех электрических соединений.
