Геотермальное отопление представляет собой современную и перспективную технологию использования альтернативных источников энергии для обогрева жилья. В условиях постоянного роста тарифов на коммунальные услуги, владельцы частных домов всё чаще обращаются к подобным решениям для значительной экономии. Суть технологии заключается в использовании стабильного тепла земных недр. При определённых знаниях и навыках, систему можно смонтировать самостоятельно, что позволит избежать существенных затрат на услуги специалистов. Для этого необходимо детально изучить принципы работы, разработать проект, приобрести необходимое оборудование и выполнить монтажные работы.
Особенности геотермального отопления
Ключевой особенностью является стабильность температуры в глубинных слоях грунта, которая не зависит от времени года и погодных условий на поверхности. Это позволяет использовать землю как гигантский и бесплатный аккумулятор тепла.
Геотермальная система отопления — это комплекс, работающий на комбинации двух источников энергии:
- Тепловая энергия земли. На глубине от нескольких метров температура грунта остаётся практически постоянной, обеспечивая стабильный источник низкопотенциального тепла.
- Электрическая энергия. Требуется для питания теплового насоса — сердца системы, который преобразует низкопотенциальное тепло в высокотемпературное, пригодное для обогрева дома.
Благодаря тому, что большая часть энергии извлекается из окружающей среды, коэффициент эффективности (COP) системы может достигать 400-500%. Это означает, что на 1 кВт затраченной электроэнергии можно получить 4-5 кВт тепловой энергии. Надёжность системы в долгосрочной перспективе определяется в основном качеством и ресурсом теплового насоса.
Принцип работы системы
В регионах с высокой вулканической активностью, где есть горячие источники, геотермальную энергию используют напрямую, закачивая горячую воду в системы отопления. Для частного дома такой вариант неприменим из-за колоссальных капитальных затрат.
Бытовая геотермальная система работает иначе, по принципу, схожему с работой холодильника или кондиционера, но «наоборот». Она извлекает рассеянное тепло из земли, воды или воздуха и концентрирует его для обогрева дома. Основой процесса является перенос тепла от источника с низкой температурой к теплоносителю с более высокой температурой.

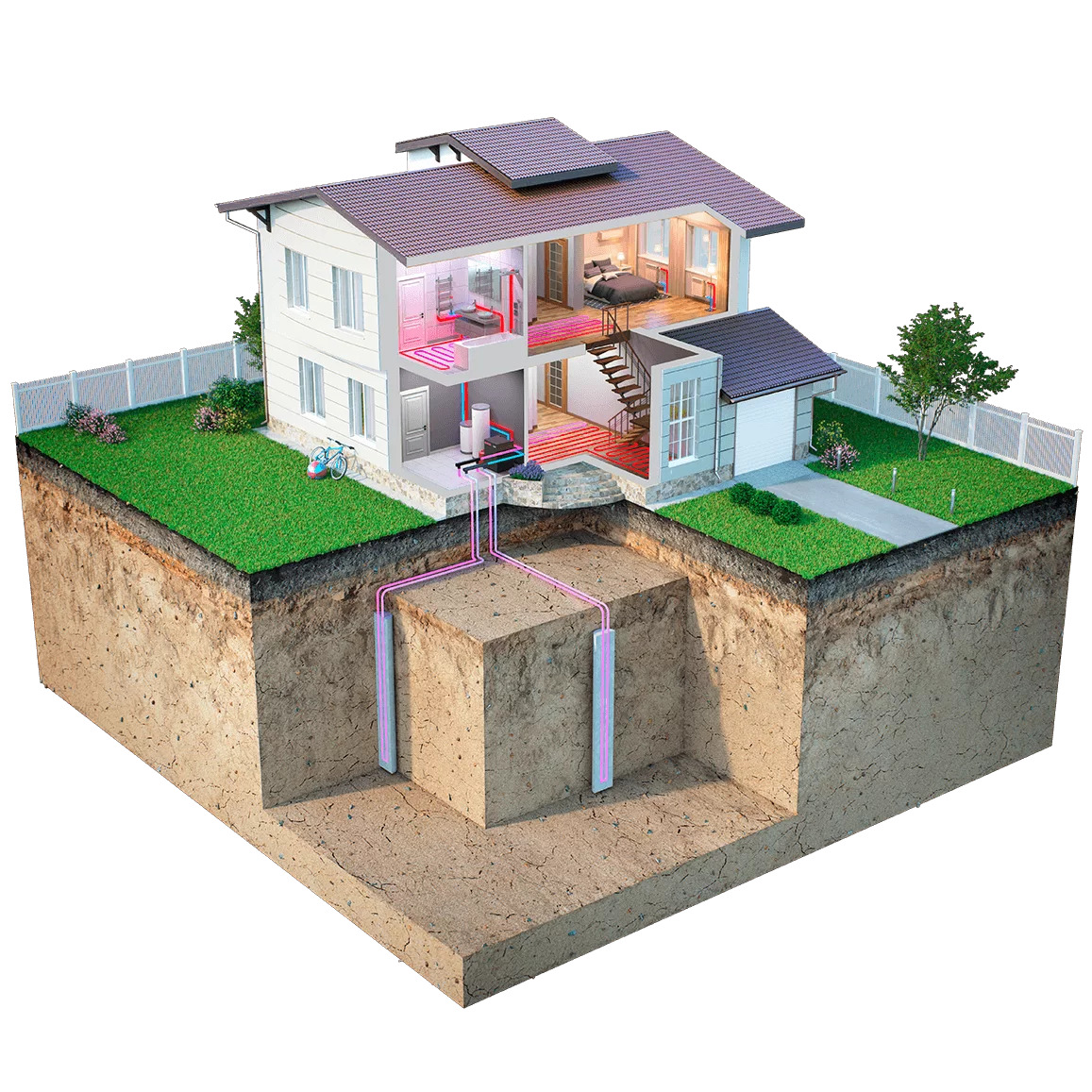

Стандартная система состоит из трёх ключевых компонентов:
- Внешний (грунтовый) контур. Это замкнутый трубопровод, уложенный в земле или погружённый в водоём. По нему циркулирует незамерзающая жидкость (рассол), которая забирает тепло из окружающей среды.
- Внутренний контур. Классическая система отопления дома: трубы, радиаторы или система тёплого пола. По этому контуру циркулирует нагретый теплоноситель. При реверсивной работе системы летом она может обеспечивать охлаждение помещений.
- Тепловой насос. Устройство, в котором происходит ключевой процесс: хладагент, циркулирующий в его контуре, испаряется, забирая тепло от рассола внешнего контура, затем сжимается компрессором, что резко повышает его температуру, и отдаёт это тепло воде внутреннего контура.
Эффективность современных тепловых насосов впечатляет: потребляя 1 кВт электроэнергии, они способны генерировать до 5 кВт тепловой энергии, нагревая воду до 45-55°C, что идеально подходит для низкотемпературных систем отопления, например, тёплых полов.
Типы систем по расположению теплообменника
Выбор типа внешнего контура — один из самых важных этапов проектирования. Он зависит от геологии участка, уровня грунтовых вод, наличия свободной площади и близости водоёмов.
Основные виды геотермальных коллекторов:
- Горизонтальный коллектор. Трубы укладываются петлями в горизонтальные траншеи на глубине ниже промерзания грунта (обычно 1,5-2 метра). Главный недостаток — требуется большая свободная площадь (сотки земли), над коллектором нельзя строить капитальные сооружения и сажать деревья. Монтаж можно выполнить с помощью техники или вручную, что делает этот вариант одним из самых доступных для самостоятельной реализации.
- Вертикальный зонд (геотермальная скважина). Трубы опускаются в одну или несколько глубоких скважин (50-200 метров). Это самое эффективное и стабильное решение, так как на большой глубине температура грунта постоянна. Оно не требует большой площади, но является самым дорогим из-за необходимости буровых работ, которые выполняются только специализированной техникой.
- Водоразмещённый (водяной) коллектор. Контур в виде змеевика или прямых труб укладывается на дне незамерзающего водоёма (озера, пруда, реки). Это самый экономичный в монтаже вариант, так как не требует земляных работ. Однако он сопряжён с бюрократическими сложностями (требуется разрешение) и зависит от постоянства уровня воды и её состава.
При выборе типа системы ключевым критерием является стабильность температуры источника тепла. Чем меньше её сезонные колебания, тем выше будет годовая эффективность теплового насоса.
Преимущества и недостатки геотермального отопления
Использование тепла земли — это выгодная и экологичная концепция, которая набирает популярность во всём мире, в том числе и в странах с холодным климатом.
Ключевые преимущества технологии:
- Высокая энергоэффективность и экономия. Основной источник энергии — бесплатный и возобновляемый. Эксплуатационные затраты сводятся в основном к оплате электроэнергии для компрессора, при этом выход тепла в разы превышает потребление.
- Экологичность. Система не производит вредных выбросов, не требует хранения и сжигания топлива, что делает её безопасной для окружающей среды и жильцов дома.
- Многофункциональность. Один тепловой насос может обеспечивать не только отопление зимой, но и кондиционирование (охлаждение) летом, а также подготовку горячей воды для бытовых нужд.
- Надёжность и долговечность. Система имеет мало движущихся частей, не подвержена коррозии (в случае закрытого контура) и может работать десятки лет с минимальным обслуживанием.
- Автономность и комфорт. Не требует постоянного внимания, загрузки топлива, очистки. Работает тихо и обеспечивает стабильный температурный режим.
- Компактность. Тепловой насос по размерам сравним с обычным котлом, не требует отдельной котельной или склада для топлива.
Главный и часто решающий недостаток — очень высокие первоначальные капиталовложения. Стоимость самого теплового насоса и, особенно, монтажа внешнего контура (бурение скважин, земляные работы) может в несколько раз превышать затраты на традиционную систему отопления. Однако эти вложения обычно окупаются за 5-10 лет за счёт низких эксплуатационных расходов.
Монтаж геотермальной системы своими руками: основные этапы
Самостоятельный монтаж системы возможен, но требует тщательной подготовки и понимания технологии. Это относится в первую очередь к горизонтальному коллектору. Работы с вертикальными зондами и водоразмещёнными системами почти всегда требуют привлечения специалистов и тяжёлой техники.
Пошаговый план действий:
- Проектирование и расчёты. Проведите анализ участка, определите тип грунта, уровень грунтовых вод. Рассчитайте теплопотери дома, чтобы правильно подобрать мощность теплового насоса и длину внешнего контура. Составьте детальную схему.
- Закупка материалов. Приобретите тепловой насос нужной мощности, трубы для внешнего контура (обычно полиэтиленовые), теплоноситель (рассол на основе пропиленгликоля или этиленгликоля), а также все компоненты для внутренней разводки отопления.
- Монтаж внешнего контура. Для горизонтального коллектора: выкопайте траншеи или котлован, уложите трубы петлями, соблюдая шаг укладки. Для других типов — наймите бурильщиков или подготовьте водоём.
- Заполнение и опрессовка. Внешний контур заполняется рассолом, из него тщательно удаляется воздух. Проводится опрессовка (проверка давлением) для выявления возможных протечек.
- Установка теплового насоса и обвязка. Насос устанавливается в отведённом месте (котельной), к нему подключаются внешний и внутренний контуры, а также электрическая сеть через стабилизатор напряжения.
- Пусконаладка. Система заполняется, проверяется герметичность всех соединений. Осуществляется пробный запуск под контролем специалиста или по инструкции. Настраиваются рабочие параметры (температуры, режимы).
После успешного запуска и проверки всех функций можно приступать к обратной засыпке траншей и финишным работам. Правильно смонтированная геотермальная система станет источником комфорта и экономии на долгие годы.
