Создание идеально перпендикулярных отверстий в заготовках или стенах часто становится сложной задачей. Решить её поможет простое самодельное приспособление — направляющая кондуктор для дрели, которое гарантирует сверление строго под углом 90 градусов. Изготовить такой полезный инструмент можно из доступных материалов, и он станет отличным дополнением к домашней мастерской.
Для работы потребуется минимальный набор деталей: двухсекционная мебельная направляющая (полного выдвижения), два металлических хомута для труб, один крепёжный уголок, деревянный брусок и небольшая доска или кусок фанеры для основания. Главное преимущество этого кондуктора — его универсальность: с его помощью можно сверлить как в вертикальной, так и в горизонтальной плоскости, сохраняя идеальный прямой угол.
Подготовка деталей
Первым делом необходимо разобрать мебельную направляющую на две части: наружную и внутреннюю планки. Во внутренней планке (которая обычно выдвигается) нужно аккуратно просверлить два отверстия для последующего крепления. Это основа для фиксации дрели.
Для тех, кто интересуется более серьёзными станками, рекомендуем также ознакомиться с проектом сверлильной стойки, собранной из металлических обрезков и электродрели.
К подготовленной внутренней планке с помощью винтов или заклёпок крепятся два металлических хомута. Они будут надёжно удерживать корпус дрели, предотвращая её смещение и перекосы во время работы.
Сборка направляющего механизма

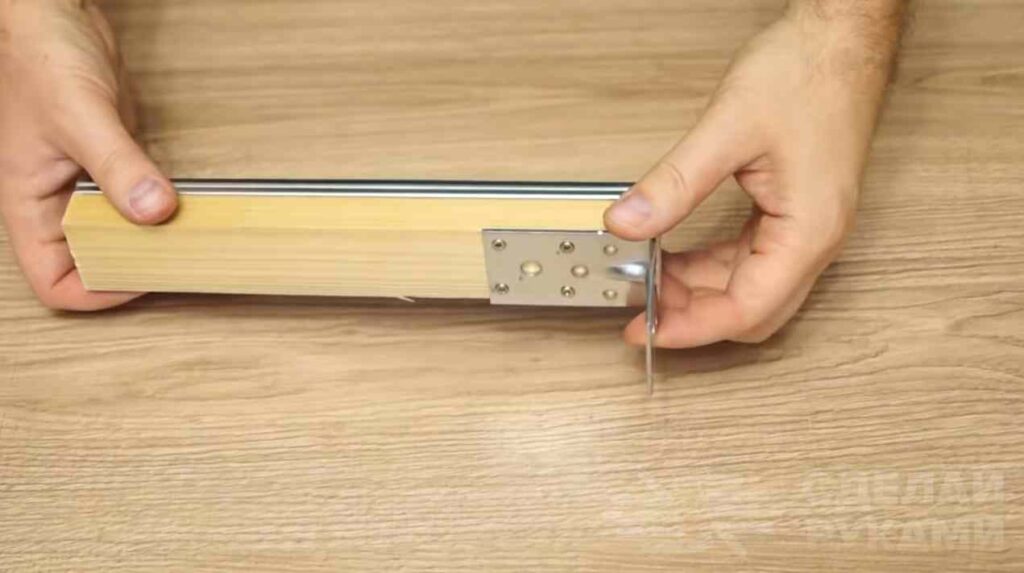

Следующий шаг — работа с деревянным бруском. Его необходимо отпилить до нужной длины, которая должна соответствовать ширине основания. К этому бруску жёстко прикручивается наружная (неподвижная) часть мебельной направляющей.
Для усиления конструкции и обеспечения жёсткого угла с обратной стороны бруска крепится металлический уголок. После этого внутренняя секция направляющей с хомутами вставляется в закреплённую на бруске наружную часть. Теперь дрель сможет плавно двигаться строго по одной линии.
Финальная сборка и настройка
Собранный узел с направляющей и бруском необходимо прикрепить к основанию — дощечке или фанере. Крепление должно быть выполнено под идеально прямым углом, так как от этого зависит точность всего приспособления. Можно использовать угольник для проверки.
Завершающий этап — установка инструмента. Электродрель фиксируется в хомутах на внутренней планке. Затем в основании приспособления, прямо по линии движения сверла, нужно просверлить сквозное отверстие. Оно будет служить выходом для сверла и позволит работать с заготовками, размещёнными под кондуктором.
Более наглядно весь процесс изготовления этого практичного и точного кондуктора для дрели представлен в подробном видеоролике. Такое приспособление значительно упрощает задачи, требующие высокой точности сверления, и легко изготавливается своими руками.
