В данном обзоре рассмотрим один из вариантов самодельного компактного мини шиногиба, который можно изготовить из подручных материалов.Такой настольный станочек под силу сделать даже новичку.
Если у вас нет возможности приобрести или сделать для домашней мастерской полноценный шиногиб или трубогиб (профилегиб), такая самоделка сможет выручить в определенных ситуациях.
Для изготовления мини трубогиба потребуются подшипники с внутренним диаметром 20 мм, болты с гайками М20, кусок металлического уголка и круглый пруток диаметром 20 мм (будет использоваться в качестве вала).
Помимо этого, автор использует подшипник в самодельном корпусе и готовую ручку от мясорубки. Вы можете изготовить ручку самостоятельно.
Рекомендуем также прочитать статью по теме: как сделать корпус для подшипника без токарного станка.
Отрезаем уголок нужной длины. Делаем разметку, и при помощи коронки по металлу сверлим два отверстия. Дальше с внутренней стороны уголка мастер приваривает две гайки.
Основные этапы работ
На следующем этапе берем болты М20, надеваем на них по два подшипника и шайбы, после чего вкручиваем их в приваренные гайки.

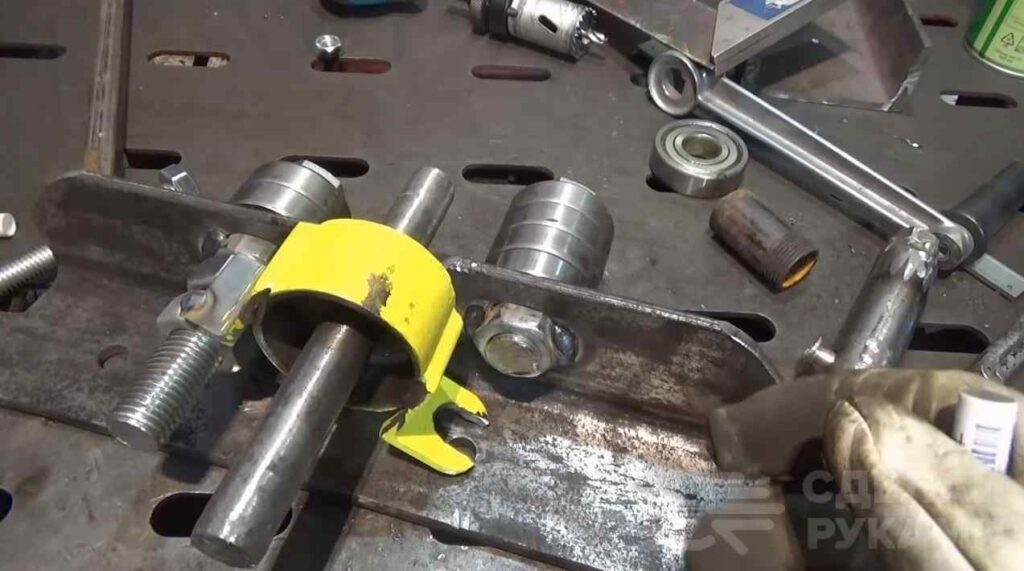

Далее необходимо будет установить корпусный подшипник с валом из круглого прутка диаметром 20 мм. На один болт накручиваем две гайки (затягивать сильно их не нужно — они должны свободно крутиться).
К этим гайкам автор приваривает одну сторону корпусного подшипника. Край второго болта надо обрезать, поскольку он будет мешать.
После этого из куска шпильки, болта и гайки автор изготавливает натяжитель. Его надо приваривать к уголку. Смотрите фото ниже.
Лишнюю часть шпильки (по высоте) необходимо обрезать болгаркой. Затем надеваем на шпильку возвратную пружину и накручиваем самодельный вороток.
Надеваем на вал ручку, и можно испытывать приспособление в работе. Уголок можно прикрепить к верстаку струбцинами или с помощью болтов, просверлив отверстия по краям.
Гнуть профиль с помощью этого станка не получится, однако с полосой он справляется отлично.
Подробно о том, как изготовить компактный мини шиногиб своими руками, смотрите в видеоролике на нашем сайте. Свои замечания по данной самоделке можно написать в комментариях.
