В данном обзоре автор показывает процесс изготовления самодельного приспособления, с помощью которого можно выполнить быструю разметку заготовок: профильных труб, листовых материалов и др.
Основные элементы самоделки — это два металлических уголка разного размера. Большой уголок является неподвижным и выступает в качестве рамы, а маленький — перемещается вверх-вниз.
Чтобы маленький уголок (каретка) перемещался строго вертикально и без люфтов, к большому уголку автор приваривает две направляющие из полос металла.
Рекомендуем также прочитать статью: как изготовить самодельный рейсмас-чертилку для разметки по металлу. Это полезная самоделка для домашней мастерской.
Обратите внимание, что в большом и маленьком уголках уже имеются заводские пазы. В большом уголке его нужно будет прорезать по всей длине. Две детали соединяются вместе при помощи болта и барашковой гайки.
Основные этапы работ

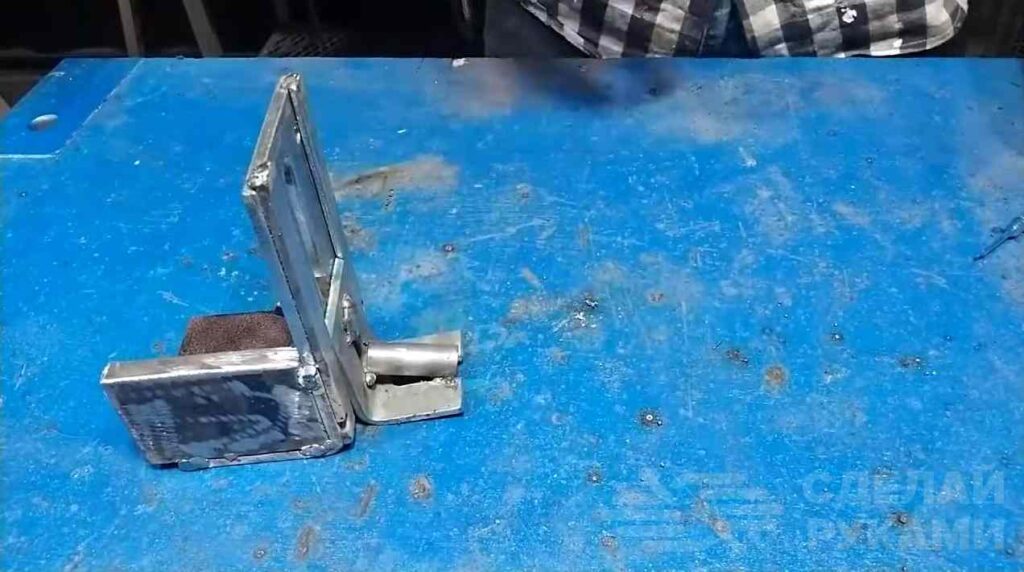

На следующем этапе к маленькому уголку необходимо будет приварить кусок трубки, которая выступает в качестве держателя для маркера или карандаша.
К нижней части рамы мастер приваривает два куска толстого металла — они работают в качестве утяжелителей и нужны, чтобы конструкция не переворачивалась на столе.
После этого в держателе нужно просверлить отверстие и затем нарезать в нем резьбу для барашкового болта, который будет фиксировать карандаш или маркер.
К лицевой стороне приспособления автор приклеивает полосу с делениями (ее можно отрезать от старой рулетки).
На последнем этапе останется только покрасить все изготовленные ранее детали конструкции, после чего можно приступать к сборке. Подробно о том, как сделать приспособление для быстрой разметки заготовок, смотрите на видео.
